یاتاقان(bearing) چیست؟

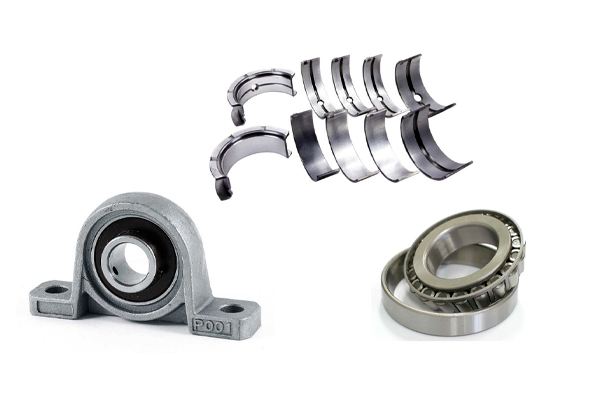

یاتاقان یک قطعه مکانیکی است که برای کاهش اصطکاک و تسهیل حرکت قطعات متحرک در ماشینآلات و تجهیزات صنعتی به کار میرود. این قطعه نقش کلیدی در انتقال نیرو و پشتیبانی از بارهای مکانیکی دارد. یاتاقانها بسته به نوع کاربردشان، در دو دسته اصلی یاتاقانهای لغزشی و یاتاقانهای غلتشی قرار میگیرند.
یاتاقانهای غلتشی با استفاده از ساچمهها یا غلتکها، اصطکاک بین سطوح تماس را به حداقل میرسانند. این نوع یاتاقانها به دلیل کارایی بالا و قابلیت تحمل بارهای سنگین، در صنایع مختلفی مانند خودروسازی، هوافضا و ماشینآلات صنعتی مورد استفاده قرار میگیرند.
یاتاقانهای لغزشی، برخلاف یاتاقانهای غلتشی، دارای سطوح صاف هستند که با یک لایه روغن یا روانکننده پوشش داده میشوند. این نوع یاتاقانها بیشتر در کاربردهایی با سرعت پایین و بار سبک استفاده میشوند.
انتخاب bearing مناسب به عواملی مانند سرعت، بار و شرایط محیطی بستگی دارد. طراحی و نگهداری صحیح یاتاقانها باعث افزایش عمر دستگاه و کاهش هزینههای تعمیر و نگهداری میشود.
نحوه عملکرد یاتاقانخودرو به چه صورت است؟
یاتاقان قطعهای است که با کاهش اصطکاک میان سطوح متحرک، حرکت روانتر و کارآمدتری را در سیستمهای مکانیکی فراهم میکند. عملکرد یاتاقان بر اساس نوع طراحی آن متفاوت است، اما در کل، هدف اصلی آن کاهش مقاومت ناشی از اصطکاک و تحمل بارهای مکانیکی است.
در یاتاقانهای غلتشی، عملکرد بر اساس حرکت ساچمهها یا غلتکها میان دو سطح انجام میشود. این ساچمهها به عنوان نقطه تماس کوچک میان سطوح عمل میکنند، که باعث کاهش اصطکاک و توزیع یکنواخت بار میشود. حرکت چرخشی این ساچمهها یا غلتکها امکان چرخش سریعتر و روانتر را فراهم میکند.
در یاتاقانهای لغزشی، دو سطح صاف روی یکدیگر میلغزند. برای کاهش اصطکاک، یک لایه روانکننده مانند روغن یا گریس میان این سطوح قرار میگیرد. این لایه نه تنها اصطکاک را کم میکند، بلکه از سایش و آسیب به سطوح یاتاقان نیز جلوگیری مینماید.
یاتاقانها همچنین میتوانند نیروهای شعاعی (نیروهای وارد شده در جهت عمود بر محور چرخش) یا محوری (نیروهای وارد شده در جهت موازی با محور چرخش) را تحمل کنند. با طراحی مناسب، یاتاقانها قادر به پشتیبانی از حرکات پیچیده و بارهای سنگین در شرایط مختلف محیطی هستند.
انواع یاتاقان براساس محل قرار گیری کدامند؟
یاتاقان ثابت
یاتاقان ثابت یکی از انواع یاتاقانهاست که وظیفه اصلی آن پشتیبانی و ثابت نگه داشتن یک شفت یا محور در یک موقعیت خاص است. این نوع یاتاقان برای جلوگیری از حرکت محوری یا جانبی شفت طراحی می شود و معمولا در کاربردهایی که نیاز به تثبیت دقیق موقعیت شفت دارند، به کار میرود.
یاتاقانهای ثابت معمولاً در سیستمهایی استفاده میشوند که شفت نیاز به چرخش روان و دقیق دارد، اما نباید از موقعیت تعیینشده خارج شود. این یاتاقانها به گونهای طراحی میشوند که علاوه بر کاهش اصطکاک، نیروهای وارده به شفت را تحمل کنند و از لرزش یا انحراف آن جلوگیری کنند.
این نوع bearing میتواند از نوع لغزشی یا غلتشی باشد. در یاتاقانهای ثابت لغزشی، شفت در داخل یک بوش یا سطح صاف با یک لایه روانکننده قرار میگیرد. در مقابل، یاتاقانهای ثابت غلتشی از ساچمهها یا غلتکها برای کاهش اصطکاک و تثبیت شفت استفاده میکنند.
یاتاقانهای ثابت معمولاً در ماشینآلات صنعتی، موتورهای الکتریکی و تجهیزات دقیق که نیاز به پایداری بالایی دارند، مورد استفاده قرار میگیرند. طراحی و نصب صحیح این یاتاقانها برای عملکرد بهینه سیستم بسیار حیاتی است.
یاتاقان متحرک
یاتاقان متحرک نوعی یاتاقان است که برخلاف یاتاقان ثابت، امکان حرکت آزاد شفت یا محور را در راستای مشخصی فراهم میکند. این نوع یاتاقان برای مواقعی طراحی می شود که شفت یا محور باید علاوه بر چرخش، قابلیت حرکت محوری یا تغییر مکان جزئی داشته باشد.
یاتاقانهای متحرک معمولاً در سیستمهایی استفاده میشوند که به دلیل تغییرات دما، انبساط یا انقباض حرارتی در شفت یا نیاز به حرکت محوری، نیاز به آزادی حرکت بیشتری دارند. بهعنوان مثال، در سیستمهایی مانند توربینها، ماشینآلات سنگین یا خطوط انتقال نیرو، یاتاقان متحرک به شفت اجازه میدهد تا در طول محور خود جابجا شود، بدون اینکه اختلالی در عملکرد کلی سیستم ایجاد شود.
یاتاقان متحرک میتواند از نوع لغزشی یا غلتشی باشد. در یاتاقانهای متحرک لغزشی، شفت درون یک بوش یا سطح روانکننده حرکت میکند. در یاتاقانهای متحرک غلتشی، ساچمهها یا غلتکها به گونهای طراحی شدهاند که علاوه بر چرخش، حرکت خطی را نیز تسهیل کنند.
ویژگی کلیدی یاتاقان متحرک، انعطافپذیری آن است که به سیستم اجازه میدهد نیروها و تغییرات مکانیکی را بهصورت کارآمد مدیریت کند و از آسیب به تجهیزات جلوگیری نماید.
کپهیاتاقان چیست؟
کپه یاتاقان (Bearing Cap) یکی از اجزای کلیدی در سیستمهای یاتاقان است که برای نگهداری و تثبیت موقعیت bearing در جای خود استفاده میشود. این قطعه معمولاً در یاتاقانهای لغزشی و برخی یاتاقانهای غلتشی کاربرد دارد و بهعنوان بخشی از محفظه یا پوشش یاتاقان عمل میکند.
بغلی یاتاقان چیست؟

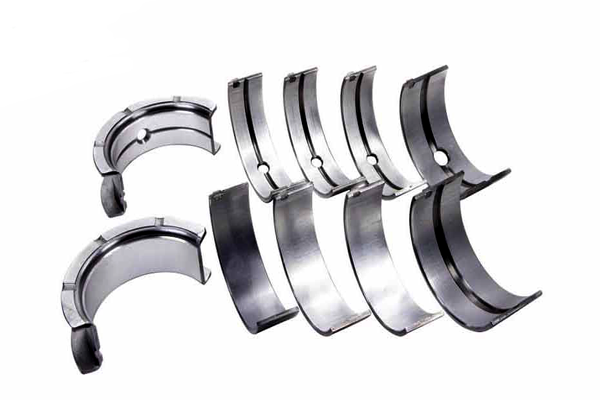

بغل یاتاقانی، قطعهای است که برای تنظیم دقیق لقی و فاصله میان یاتاقان و میللنگ استفاده میشود. این فاصله باید بهطور دقیق تنظیم شود تا حرکت میللنگ بهطور روان و بدون اصطکاک اضافی انجام شود. بهطور معمول، بین قطر میللنگ و قطر یاتاقان تفاوت اندکی وجود دارد که این اختلاف توسط سیال یا روغن پر میشود. این سیال باعث کاهش اصطکاک و تسهیل حرکت میللنگ میشود.
